抗菌型復(fù)合樹脂因具有良好的機械性能和優(yōu)異的美學(xué)修復(fù)效果而備受研究者的青睞，也是口腔應(yīng)用領(lǐng)域里使用較為廣泛的材料。大量研究已經(jīng)證實磷酸鋯載銀（lzb-gc）是一種以磷酸鋯（Zr(HPO4)2)為載體的銀系抗菌劑，抗菌性和活性較為理想．該抗菌劑對銀離子的色變問題也作了重要改進，具有較好的耐變色性能。

將磷酸鋯載銀（lzb-gc）抗菌劑以不同質(zhì)量比例分別添加到藻酸鹽印模材料中，以空白組為對照，采用薄膜密著法測試其對金黃色葡萄球菌以及大腸桿菌的抗菌性能．研究發(fā)現(xiàn)，增加lzb-gc抗菌劑的量，抗菌率也相應(yīng)的增大。

下面的實驗室講磷酸鋯載銀抗菌劑以不同比例添加入到口腔義齒基托材料中，測試該種材料的機械性能。

研究發(fā)現(xiàn)：當添加量為2%-3%時，力學(xué)性能增強，抗菌性效果良好。尋找在復(fù)合樹脂中加入抗菌劑制備出新型抗菌復(fù)合樹脂的方法是目前口腔領(lǐng)域里很有研究價值的工作。本研究采用機械攪拌和超聲分散，將磷酸鋯載銀抗菌劑以1.5％的質(zhì)量比分散在杜拉菲勒復(fù)合樹脂中，制備成磷酸鋯載銀抗菌性復(fù)合樹脂。

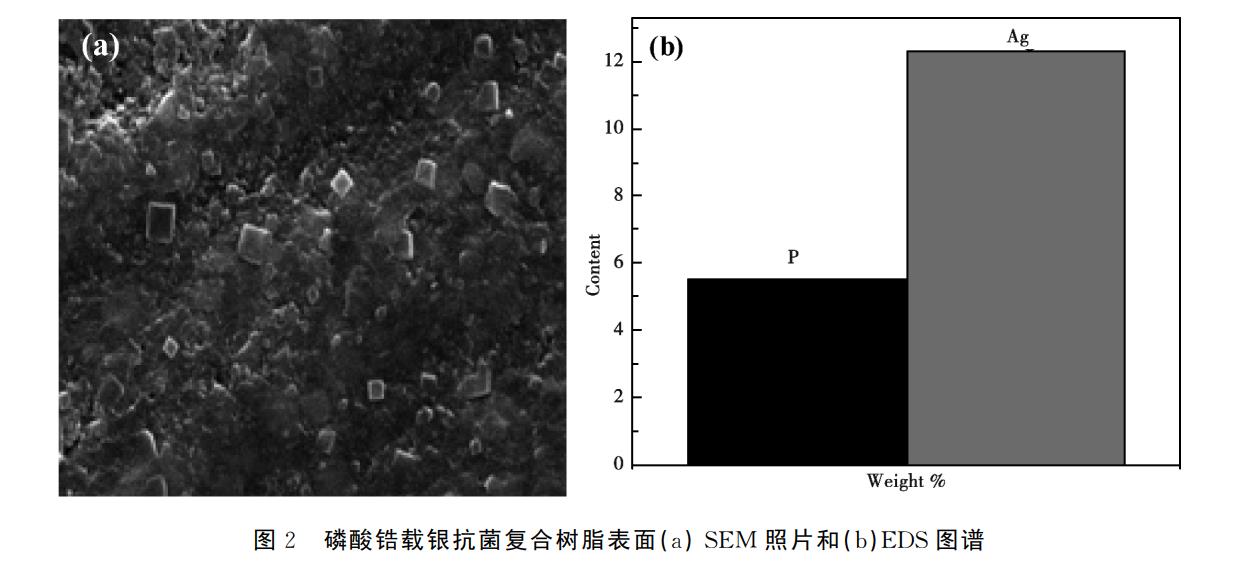

由圖可以看出，有一些類似立方體形狀、大小不一、分布均勻的顆粒復(fù)合在樹脂的表面．由此可以看出：通過該實驗方法，可成功地將磷酸鋯載銀抗菌劑和杜拉菲勒復(fù)合樹脂均勻地混合在一起，且無團聚現(xiàn)象．由圖２（b）中可見，磷酸鋯載銀復(fù)合樹脂表面含有P、Ag元素，這也進一步說明磷酸鋯載銀抗菌劑已經(jīng)成功混合到復(fù)合樹脂中。

文章來源：聊城職院，李艷華。納米磷酸鋯載銀抗菌劑：http://www.xunkuo.com.cn/content/35.html
